Czym jest diagram spaghetti ?

Spaghetti – nazwa kojarzy się wszystkim z najpopularniejszą potrawą włoską, jednak wiele osób nie zdaje sobie sprawy, że stosowana jest również w biznesie, głównie do opisu osobliwego rodzaju diagramu.

Diagram spaghetti, znany także jako diagram linii przepływu materiałów lub diagram linii produkcyjnych, to narzędzie wizualizacyjne stosowane w zarządzaniu operacyjnym i optymalizacji procesów biznesowych.

Ten rodzaj diagramu prezentuje sekwencję lub ścieżkę przepływu materiałów, informacji lub zadań w procesie produkcyjnym. Nazwa “spaghetti” odnosi się do linii, które przypominają wygląd makaronu spaghetti, co odzwierciedla teoretyczny chaos w danym procesie.

Diagramy spaghetti są szczególnie użyteczne przy projektowaniu linii produkcyjnych. Służą do identyfikacji obszarów, w których występują opóźnienia, nadmierne zapasy, dublowanie zadań lub inne problemy operacyjne. Poprzez analizę diagramu spaghetti, zarówno projektanci jak i menedżerowie mogą zidentyfikować potencjalne obszary optymalizacji i wprowadzić zmiany w celu usprawnienia procesu.

W praktyce, diagramy spaghetti są tworzone poprzez mapowanie poszczególnych kroków procesu za pomocą linii, które reprezentują ścieżki przepływu. Mogą być stosowane w różnych dziedzinach, takich jak produkcja, logistyka, zarządzanie projektami czy obsługa klienta, aby zobaczyć i zrozumieć, jak materiały, informacje lub zadania są przekazywane lub przetwarzane w danym procesie.

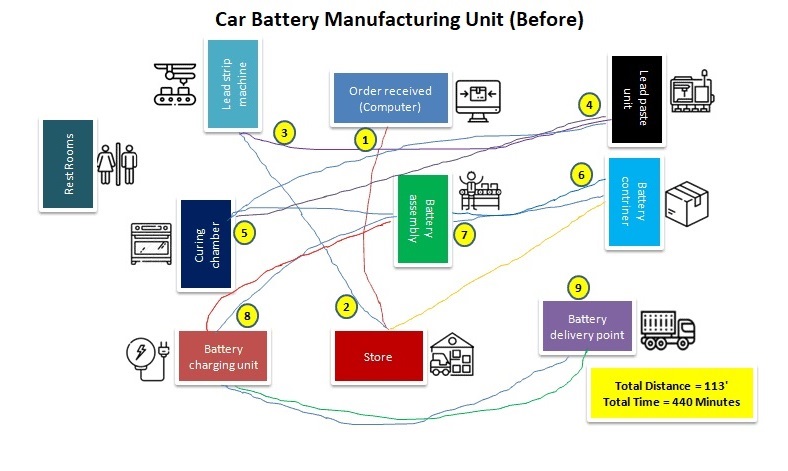

Poniżej przykład diagramu spaghetti stanowiska produkcji baterii samochodowych.
