Kiedy stosuje się układ trójkąt-gwiazda do rozruchu silnika elektrycznego ?

Układy zasilania typu trójkąt-gwiazda stosowane są w silnikach dużej mocy, zamiennie do softstartów jednak z zastrzeżeniem, że wybór zależy tu od rodzaju aplikacji.

Rozrusznik trójkąt-gwiazda umożliwia płynną regulację prędkości obrotowej silnika, co jest kluczowe dla precyzyjnego dostosowania do różnych warunków pracy. Układ ten sprawdza się w przypadku startu silnika który nie wymaga dużego momentu obrotowego na starcie.

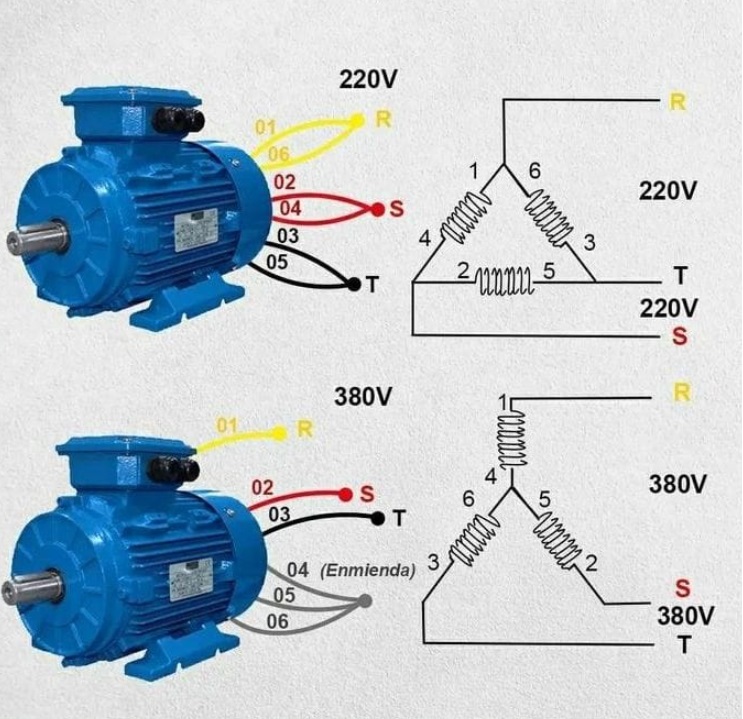

W praktyce, taki rozrusznik zawiera uzwojenia połączone w dwóch konfiguracjach – wspomniany wcześniej trójkąt i gwiazda. W początkowej fazie startu silnika uzwojenia połączone są w gwiazdę co zmniejsza napięcie i prąd rozruchowy. Po osiągnięciu prędkości znamionowej uzwojenie przełączane jest w trójkąt co pozwala silnikowi na rozwinięcie maksymalnej mocy.

Układu trójkąt-gwiazda wykorzystywane są dla silników, które pracują w warunkach, gdzie wymagane są różne prędkości, na przykład w przypadku niektórych pomp, w wentylatorach przemysłowych, sprężarkach i innych.

Zaletą takiego układu jest stosunkowo prosta konstrukcja przy zachowaniu funkcjonalności ograniczenia prądu rozruchowego. Wadą natomiast jest mniejszy moment obrotowy na starcie.

Z wyglądu najczęściej taki rozrusznik przypomina zestaw okablowanych styczników.

To kiedy zastosować softstart a kiedy układ trójkąt-gwiazda nie jest jednoznaczne gdyż zależy od rodzaju procesu w którym udział bierze silnik. Niemniej z uwagi na ograniczenia softstartu co do ilości uruchomień w krótkich odstępach czasu, można wysnuć wniosek, że warto wziąć pod uwagę rozrusznik trójkąt-gwiazda wszędzie tam gdzie silniki wyłączane i uruchamiane będą kilka razy na dobę. Jednak tak jak napisano wcześniej – dobór konkretnego rozwiązania (softstartu, rozrusznika trójkąt-gwiazda lub falownika) zależy od większej ilości czynników, które wziąć pod uwagę powinien projektant.
