Na co zwrócić uwagę przy planowaniu nowych tras kablowych ?

Podczas planowania połączeń kablowych dla nowych inwestycji, wiele osób rozważa kwestie takie jak obciążalność elektryczna przewodu, przekrój kabla, ilość żył, rodzaj izolacji a także rodzaj i szerokość koryta, na jakim kable zostaną zainstalowane. Często pomijany jest jednak jeden dość ważny szczegół – jest nim sumaryczna wagi kabli, jakie zainstalowane będą na korytach naściennych.

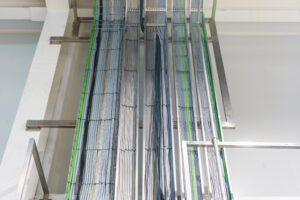

Niezaprzeczalną zaletą montażu kabli na ścianach jest oszczędność miejsca, ale należy pamiętać, że w przypadku kabli (szczególnie dużych i ciężkich, ale nie tylko), konstrukcja ściany musi być odpowiednio wzmocniona. Jest to szczególnie istotne w sytuacji, gdy koryto zamontowane jest na ścianach działowych obiektu lub na panelach sandwichowych.

Dokładając kable do koryta – szczególnie takiego, które zostało zainstalowane dawno temu, najczęściej nie zwracamy uwagi na fakt, że waga każdego z kabli wywiera obciążenie na konstrukcję ściany. Zatem jeśli będziemy chcieli upchnąć tych kabli za dużo, może okazać się, że przekroczymy nośność ściany. Co więcej, należy wziąć pod uwagę nie tylko wagę samego kabla, lecz dodatkowe obciążenie spowodowane warunkami pracy, które mogą wpłynąć na jego stabilność a także obecność (a co za tym idzie wagę) innych elementów kotwionych do ściany np. rur lub przewodów wentylacyjnych. Zaniedbując to, zwiększamy ryzyko odkształceń, uszkodzeń konstrukcyjnych lub nawet groźby zawalenia się ściany.

Dlatego też przed przystąpieniem do montażu kabli, konieczne jest dokładne przeanalizowanie sytuacji obiektowej, wagi kabli, oraz nośności ściany i względem tego konsultacja z inżynierem konstrukcyjnym. Wszelkie dodatkowe obciążenia konstrukcji muszą być przemyślane i przeanalizowane pod kątem wytrzymałości bo ta wpływa na bezpieczeństwo. Samą wagę kabli sprawdzić możemy w karcie specyfikacyjnej przewodu lub na stronie producenta – podawana jest zazwyczaj w jednostce kg / m.

Ważne jest również regularne sprawdzanie tras kablowych i ścian na których są zainstalowane, głównie pod kątem pojawiania się ewentualnych pęknięć i odkształceń. Dzięki temu, uniknąć możemy tragicznych w skutkach wypadków.
